เชงฟาชิ้นส่วนเครื่องจักรกลซีเอ็นซีสแตนเลสได้รับการออกแบบมาสำหรับการประกอบทางอุตสาหกรรมที่ต้องการการเชื่อมต่อแบบเกลียว รูยึดที่แม่นยำ และพื้นผิวการผสมพันธุ์ด้วยเครื่องจักรที่แม่นยำ
อะแดปเตอร์หน้าแปลนแบบเกลียวรวมส่วนต่อประสานการติดตั้งแบบสลักเกลียวเข้ากับการเชื่อมต่อแบบเกลียวตรงกลาง การกลึง CNC การเจาะ การเคาเตอร์ซิงค์ และการกลึงเกลียวในเป็นลำดับการตัดเฉือนหลัก
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทชิ้นส่วน | อะแดปเตอร์หน้าแปลนเกลียวกลึง CNC |
| วัสดุหลัก | สแตนเลส |
| วัสดุทางเลือก | เหล็กกล้าคาร์บอนอลูมิเนียมอัลลอยด์ |
| โครงสร้างหลัก | หน้าแปลนแบบวงกลมพร้อมบอสตรงกลางที่ยกขึ้น |
| คุณสมบัติการติดตั้ง | รูเจาะทะลุหกรู |
| การเชื่อมต่อส่วนกลาง | ด้ายภายในพร้อมบ่าระบุตำแหน่ง |
| การทำงานของเครื่องจักร | การกลึง CNC, การเจาะ, การเคาเตอร์ซิงค์, การทำเกลียวภายใน |
| สภาพพื้นผิว | ผิวโลหะที่กลึงด้วยเครื่องจักร |
| ขนาดและความคลาดเคลื่อน | ตามแบบวิศวกรรม |
| ข้อมูลจำเพาะของเธรด | เส้นผ่านศูนย์กลาง ระยะพิทช์ และพิกัดความเผื่อที่กำหนด |
| บริการด้านการผลิต | เครื่องจักร OEM และ ODM |
ขนาดหน้าแปลน ตำแหน่งรู พิกัดความเผื่อของเกลียว ความเรียบ และความหยาบของพื้นผิวถูกกำหนดโดยการเขียนแบบส่วนประกอบ
การเลือกวัสดุสำหรับชิ้นส่วนเครื่องจักรกลซีเอ็นซีสแตนเลสขึ้นอยู่กับการสัมผัสการกัดกร่อน การโหลดเชิงกล ข้อกำหนดด้านน้ำหนัก และข้อกำหนดเฉพาะของการตัดเฉือน
| วัสดุ | ลักษณะเฉพาะ | การใช้งานทั่วไป |
|---|---|---|
| สแตนเลส SUS304 | ทนต่อการกัดกร่อนทั่วไป ขึ้นรูปได้ดี และใช้งานในอุตสาหกรรมในวงกว้าง | อุปกรณ์อุตสาหกรรม ขั้วต่อแบบเกลียว และส่วนประกอบการติดตั้ง |
| สแตนเลส SUS316L | ปรับปรุงความต้านทานต่อสภาพแวดล้อมที่มีคลอไรด์หลายชนิดเมื่อเปรียบเทียบกับ SUS304 | ส่วนประกอบที่ต้องเผชิญกับสภาวะการกัดกร่อนที่มีความต้องการมากขึ้น |
| เหล็กกล้าคาร์บอน | มีให้เลือกหลายเกรดและระดับความแรง อาจจำเป็นต้องมีการป้องกันการกัดกร่อน | การประกอบเครื่องกลที่มีข้อกำหนดด้านความแข็งแกร่งและต้นทุนที่กำหนดไว้ |
| อลูมิเนียมอัลลอยด์ | ความหนาแน่นต่ำกว่าเหล็กและสามารถแปรรูปได้ดี | ส่วนประกอบน้ำหนักเบาที่มีข้อกำหนดด้านความแข็งแรงและการสึกหรอของเส้นด้าย |
SUS304 เหมาะสำหรับงานอุตสาหกรรมทั่วไปหลายประเภท ในขณะที่ SUS316L อาจเลือกได้สำหรับสภาพแวดล้อมที่เกี่ยวข้องกับการสัมผัสคลอไรด์มากขึ้น เหล็กกล้าคาร์บอนและอะลูมิเนียมผสมเป็นทางเลือกเมื่อคุณสมบัติทางกล น้ำหนัก หรือต้นทุนมีความสำคัญมากกว่าความต้านทานการกัดกร่อนของเหล็กกล้าไร้สนิม
รูเจาะเทเปอร์ทั้ง 6 รูมีส่วนต่อประสานการติดตั้งแบบสลักเกลียวของหน้าแปลน เส้นผ่านศูนย์กลางของรู มุมเคาเตอร์ซิงค์ เส้นผ่านศูนย์กลางของวงกลมพิทช์ และความคลาดเคลื่อนของตำแหน่ง เป็นไปตามภาพวาดการประกอบการผสมพันธุ์ การวางตำแหน่งรูที่แม่นยำช่วยสนับสนุนการจัดตำแหน่งกับจุดยึดที่สอดคล้องกัน
เจ้านายที่ยกขึ้นจะมีเธรดภายในหลักอยู่ เส้นผ่านศูนย์กลางของเกลียว ระยะพิทช์ ความลึก และพิกัดความเผื่อ กำหนดความเข้ากันได้กับส่วนประกอบการจับคู่ ไหล่ระบุตำแหน่งจัดให้มีการอ้างอิงที่นั่งตามที่กำหนดโดยการออกแบบชุดประกอบ
การกลึง CNC จะสร้างโปรไฟล์ทรงกลมของหน้าแปลนและรูปทรงของหน้าตัด เส้นผ่านศูนย์กลางภายนอก ศูนย์กลาง ความเรียบ และความหยาบของพื้นผิวที่ระบุจะเป็นตัวกำหนดความแม่นยำของมิติของชิ้นส่วนที่เสร็จแล้ว พื้นผิวการผสมพันธุ์ที่ใช้งานได้สามารถรับการตกแต่งเพิ่มเติมได้เมื่อต้องการตามแบบร่าง
สำหรับชิ้นส่วนเครื่องจักรกลซีเอ็นซีสแตนเลส การเลือกวัสดุจะต้องคำนึงถึงสภาพแวดล้อมการทำงานและเงื่อนไขการยึดด้วย
SUS304 ครอบคลุมการเชื่อมต่อทางอุตสาหกรรมทั่วไปหลายประเภท SUS316L เป็นตัวเลือกสำหรับการใช้งานที่ต้องสัมผัสกับตัวกลางที่มีคลอไรด์มากขึ้น เหล็กกล้าคาร์บอนอาจเหมาะกับการประกอบที่ต้องการคุณสมบัติทางกลเฉพาะ ในขณะที่อลูมิเนียมอัลลอยด์สามารถลดน้ำหนักส่วนประกอบได้
การต่อเกลียว น้ำหนักในการยึด การสึกหรอของพื้นผิวสัมผัส และความเสี่ยงในการครูดก็ส่งผลต่อการเลือกใช้วัสดุเช่นกัน สำหรับชุดประกอบเกลียวสแตนเลส ตัวยึดที่ใช้ร่วมกันได้และแนวทางการประกอบที่เหมาะสมจะช่วยลดความเสียหายของเกลียวระหว่างการติดตั้ง

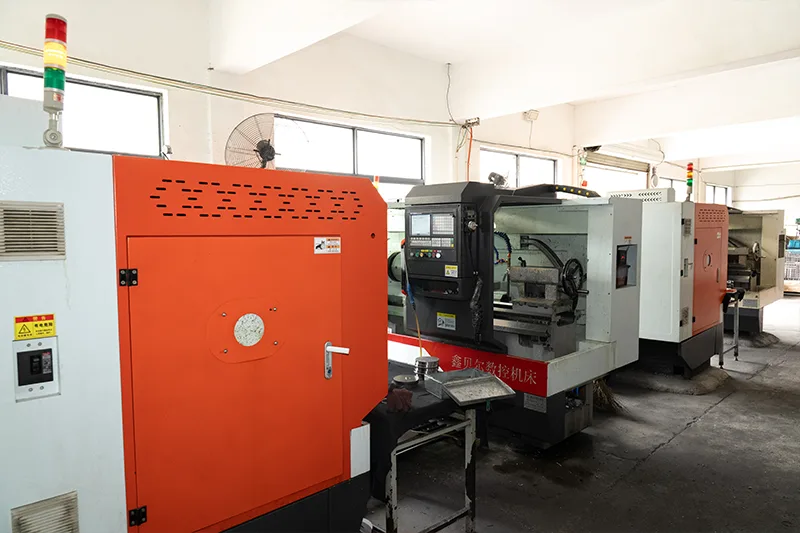

เชงฟากระบวนการตัดเฉือนสำหรับตัวต่อหน้าแปลนสเตนเลสสตีลครอบคลุมถึงการกลึง การเจาะ การเคาเตอร์ซิงค์ การทำเกลียวภายใน และการตกแต่งขอบ
พารามิเตอร์การตัดและรูปทรงของเครื่องมือจะถูกเลือกตามเกรดสเตนเลสสตีลและขนาดคุณลักษณะ การรักษาสภาพการตัดที่มีประสิทธิภาพจะช่วยจำกัดการแข็งตัวของงาน ในขณะที่การคายเศษและการจัดการน้ำหล่อเย็นช่วยให้การตัดเฉือนมีความเสถียร
เกลียวในจำเป็นต้องควบคุมเส้นผ่านศูนย์กลาง ระยะพิทช์ ความลึก และความพอดี รูยึดทั้งหกรูต้องเป็นไปตามข้อกำหนดด้านตำแหน่งและเคาเตอร์ซิงค์ที่ระบุ การลบคมจะขจัดขอบที่ไม่ต้องการรอบๆ รู ดอกเคาเตอร์ซิงค์ และช่องเปิดที่เป็นเกลียว โดยไม่เปลี่ยนขนาดการทำงาน
ส่วนประกอบอ้างอิงมีผิวโลหะที่ผ่านการกลึงและมีเครื่องหมายหมุนที่มองเห็นได้ สามารถระบุการตกแต่งเพิ่มเติมได้ตามความต้องการด้านการควบคุมการกัดกร่อนและคุณภาพพื้นผิว
| เสร็จ | แอปพลิเคชัน |
|---|---|
| เป็นเครื่องจักร | รักษาพื้นผิวที่กลึงและรอยการตัดที่มองเห็นได้ |
| ทู่ | รองรับความต้านทานการกัดกร่อนของสเตนเลสสตีลโดยการกำจัดสิ่งปนเปื้อนบนพื้นผิวบางชนิดและส่งเสริมชั้นพาสซีฟที่ป้องกัน |
| การขัดเงาแบบกลไก | ทำให้พื้นผิวเรียบขึ้นตามที่ระบุไว้ |
| การรักษาอื่น ๆ ที่ระบุ | ใช้ตามความเข้ากันได้ของวัสดุและข้อกำหนดการวาดภาพ |
การทู่เป็นการรักษาพื้นผิวมากกว่าการทดแทนการเลือกเกรดสแตนเลสที่เหมาะสม ข้อกำหนดการตกแต่งขั้นสุดท้ายควรระบุกระบวนการที่จำเป็นและเกณฑ์การยอมรับ
SHENGFA Hardware ก่อตั้งขึ้นในปี พ.ศ. 2550บริการเครื่องจักรกลซีเอ็นซีและการแปรรูปโลหะสำหรับส่วนประกอบสเตนเลส เหล็กคาร์บอน และอะลูมิเนียมอัลลอยด์ การผลิตสามารถเริ่มต้นจากไฟล์ CAD, แบบเขียนขนาด หรือข้อกำหนดเฉพาะของส่วนประกอบ โดยเลือกการดำเนินการตัดเฉือนให้ตรงกับรูปทรงของชิ้นส่วน

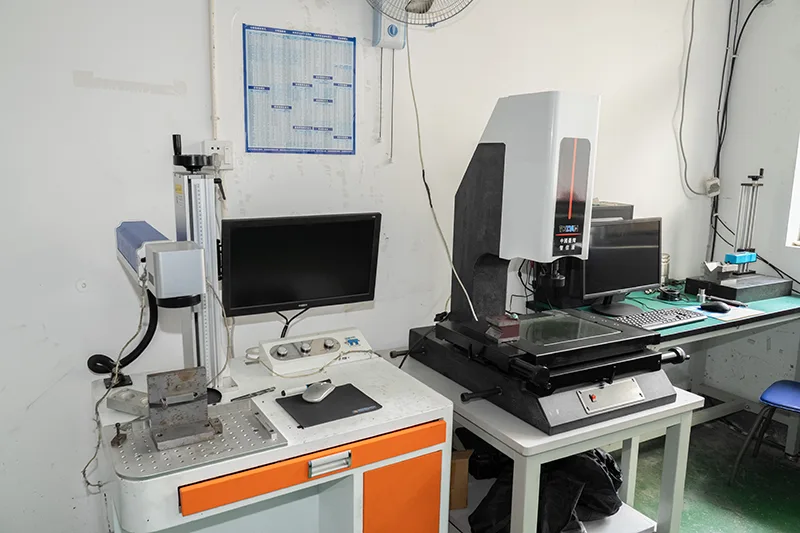

สำหรับตัวต่อหน้าแปลนแบบเกลียว ลำดับการตัดเฉือนครอบคลุมถึงการกลึงหน้าแปลน การเจาะรูยึดและการเคาเตอร์ซิงค์ การทำเกลียวภายใน และการตกแต่งขอบ ขนาดหน้าแปลน ตำแหน่งรู พอดีเกลียว การระบุตำแหน่งไหล่ทาง และความหยาบของพื้นผิวเป็นจุดตรวจสอบหลัก อุปกรณ์ตรวจสอบที่อยู่ในรายการของ SHENGFA ได้แก่ เครื่องวัดพิกัด (CMM) เครื่องฉายภาพ 2 มิติ และเครื่องทดสอบความหยาบของพื้นผิว นอกจากนี้ยังมีอุปกรณ์ตรวจสอบเอ็กซ์เรย์สำหรับการใช้งานที่ต้องการการตรวจสอบโครงสร้างภายในอีกด้วย
เชงฟาบริการ OEM และ ODMรองรับการผลิตชิ้นส่วนตามการเขียนแบบ รวมถึงวัสดุที่ระบุ มาตรฐานเกลียว ความคลาดเคลื่อนของมิติ และการปรับสภาพพื้นผิว การวางแผนการผลิตยังพิจารณาปริมาณการสั่งซื้อและเอกสารการตรวจสอบ โดยเชื่อมโยงลำดับการตัดเฉือนกับข้อกำหนดการทำงานของส่วนประกอบที่เสร็จแล้ว
สำหรับชิ้นส่วนเครื่องจักรกลซีเอ็นซีสแตนเลส การรวมกันของกระบวนการตัดเฉือน อุปกรณ์ตรวจสอบขนาด และการผลิตแบบเขียนแบบนี้สนับสนุนการผลิตส่วนประกอบที่มีอินเทอร์เฟซการติดตั้งที่กำหนดไว้ การเชื่อมต่อแบบเกลียว และพื้นผิวการจับคู่ หากต้องการขอใบเสนอราคา ให้ระบุแบบชิ้นส่วน เกรดวัสดุ ข้อมูลจำเพาะของเกลียว ค่าเผื่อวิกฤต ผิวสำเร็จ และปริมาณการสั่งซื้อ
ส่งแบบร่างส่วนประกอบ เกรดวัสดุ ข้อมูลจำเพาะของเกลียว พิกัดความเผื่อมิติ ผิวสำเร็จ และปริมาณการสั่งซื้อไปที่ SHENGFA Hardware เพื่อขอใบเสนอราคา
SHENGFA นำเสนอส่วนประกอบสแตนเลสที่กลึงด้วย CNC สำหรับการเชื่อมต่อแบบเกลียว การติดตั้ง และการใช้งานในอุตสาหกรรมอื่น ๆ โดยมีเหล็กกล้าคาร์บอนและโลหะผสมอลูมิเนียมสำหรับโครงการที่ต้องการคุณสมบัติของวัสดุทางเลือก
ส่งคำถามใช้วัสดุตัวยึดที่ใช้ร่วมกันได้ ทาสารหล่อลื่นป้องกันการยึดเกาะที่เหมาะกับเหล็กสเตนเลส และควบคุมความเร็วและแรงบิดในการประกอบ หลีกเลี่ยงการนำด้ายที่แสดงอาการครูดหรือการเสียรูปกลับมาใช้ซ้ำ
ระบุมาตรฐานเกลียว เส้นผ่านศูนย์กลางระบุ ระยะพิทช์ ระดับความคลาดเคลื่อน และวิธีการตรวจสอบบนแบบร่าง ข้อมูลจำเพาะเกลียวของส่วนประกอบการผสมพันธุ์ควรได้รับการยืนยันก่อนการผลิตเพื่อหลีกเลี่ยงปัญหาเรื่องความพอดี
การทำทู่จะขจัดสิ่งปนเปื้อนบนพื้นผิวโดยไม่ต้องตั้งใจเอาวัสดุฐานออก ดังนั้นจึงไม่ควรเปลี่ยนขนาดการทำงาน ขนาดที่สำคัญและความพอดีของเกลียวควรได้รับการตรวจสอบหลังจากเสร็จสิ้น หากจำเป็นต้องใช้แบบร่าง
มุมเคาเตอร์ซิงค์ต้องตรงกับมุมหัวสกรูเพื่อให้แน่ใจว่ามีการจัดตำแหน่งและการกระจายโหลดอย่างเหมาะสม มุมที่ไม่ถูกต้องอาจลดพื้นที่สัมผัสและทำให้เกิดการคลายตัวหรือความเสียหายของพื้นผิวภายใต้การสั่นสะเทือน
ใช่. SHENGFA ยอมรับการตัดเฉือน OEM และ ODM จากภาพวาดที่มีขนาดหรือไฟล์ CAD สามารถเสนอราคาต้นแบบและปริมาณชุดเล็กได้โดยพิจารณาจากวัสดุ ความคลาดเคลื่อน ข้อกำหนดในการตรวจสอบ และข้อกำหนดการตกแต่งขั้นสุดท้าย
